مانیتور و سیستم مالتیمدیا دنا پلاس علاوه بر پخش رسانهها، یک نمایشگر اطلاعات فنی خودرو (DIC) نیز هست که کدهای اخطار شبکه برق خودرو را نشان میدهد. با این حال، گاهی اوقات ممکن است سیستم با خطاهای اتصالی، قفل شدن تصویر یا مشکلات صوتی مواجه شود که به اشتباه نقص فنی جدی تلقی میشوند. در این بخش از راهنمای سِویج، منوی اطلاعات خودرو (INFO)، مشخصات دقیق پیناوتهای سوکت پشت مانیتور و جدول کامل عیبیابی مشکلات متداول مانیتور دنا پلاس را بررسی میکنیم.
نمایشگر اطلاعات سفر و خطاهای خودرو (INFO / DIC)
با لمس دکمه INFO در منوی اصلی مانیتور، وارد بخش اطلاعات خودرو میشوید. این سیستم به شبکه هوشمند خودرو (شبکه CAN) متصل است.

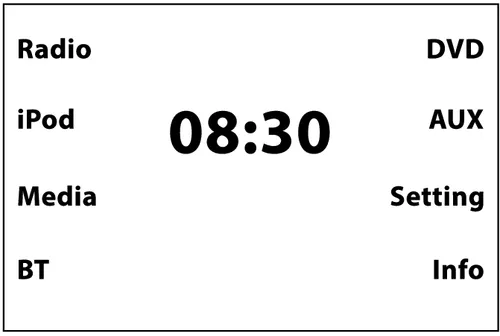

صفحه نمایش منوی اصلی مانیتور دنا پلاس
آیکون هشدار زرد رنگ (⚠️)
اگر در سیستم خودرو ایرادی رخ دهد (مثلاً خراب شدن یا سوختن یکی از لامپهای بیرونی، باز ماندن یکی از ۶ درب، موعد تعویض فیلتر هوا، روغن موتور و...)، مانیتور دنا پلاس یک آیکون مثلث زرد رنگ هشدار (⚠️) را در منوی اصلی نمایش میدهد.

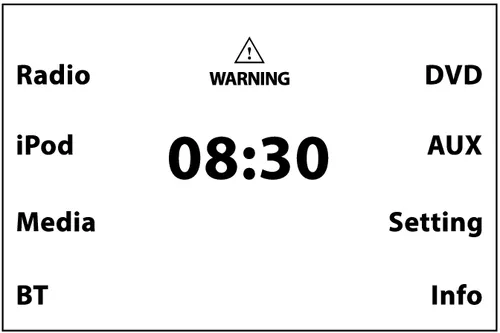

صفحه نمایش منوی اصلی مانیتور دنا پلاس هنگام بروز خطا
با لمس این آیکون هشدار زرد رنگ، سیستم مستقیماً وارد صفحه نمایش اطلاعات خودرو (DIC) میشود. در این صفحه میتوانید آیکون خراب را لمس کنید تا محل دقیق خرابی (مثلاً اینکه کدام درب باز است یا کدام لامپ خودرو سوخته است) را روی مانیتور ببینید.

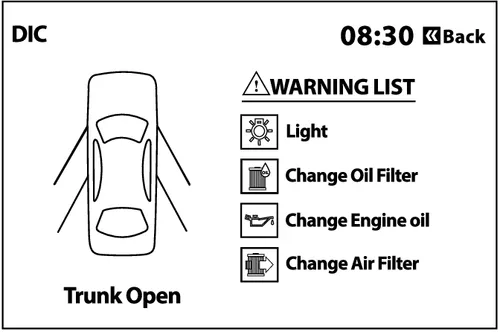

صفحه نمایش اطلاعات خودرو DIC دنا پلاس
جدول کامل عیبیابی و رفع مشکلات مانیتور دنا پلاس
بسیاری از ایرادات مانیتور به راحتی در خانه قابل حل هستند. پیش از مراجعه به نمایندگیهای خدمات پس از فروش، این جدول راهنما را بررسی کنید:
| نوع مشکل | علتهای احتمالی | راهکار رفع مشکل |
|---|---|---|
| مانیتور روشن نمیشود | فیوز مانیتور در جعبه فیوز سوخته است. | دلیل نوسان برق یا اتصال کوتاه را پیدا کنید، سپس فیوز معیوب را با فیوزی سالم با آمپراژ کاملاً یکسان تعویض کنید. |
| تاچ صفحه یا دکمههای مانیتور کار نمیکنند | تداخل سیستمی یا خرابی فیزیکی پانل مانیتور. | به نمایندگیهای مجاز خدمات پس از فروش مراجعه کنید. |
| صدایی شنیده نمیشود یا ولوم بالا نمیرود | اتصالات کابل بلندگوها شل یا قطع شده است. | سیمکشی بلندگوها و کابل پشت مانیتور را بررسی و متصل کنید. |
| تصویر مانیتور قفل شده (Freeze) یا صدا قطع شده | مانیتور قادر به خواندن فایل حجیم یا خراب نیست. | دکمه مربع (■) را یک بار فشار دهید و دوباره دستگاه را روشن کنید، یا دکمه Power را ۱۰ ثانیه نگه دارید تا مانیتور ریست شود. |
| صدا بسیار ضعیف است یا اصلاً شنیده نمیشود | ولوم صدا بسیار پایین است یا دکمه Mute فعال است. | ولوم سیستم را افزایش دهید و مطمئن شوید حالت بیصدا (Mute) غیرفعال است. |
| تصویر کشیده شده یا نسبت ابعاد درست نیست | تنظیمات نسبت ابعاد تصویر روی مانیتور اشتباه است. | وارد تنظیمات ویدئو شده و نسبت تصویر را متناسب با فایل روی حالات ۴:۳ یا ۱۶:۹ قرار دهید. |
| کیفیت نمایش تصویر بسیار پایین است | به هم ریختگی تنظیمات کنتراست و روشنایی. | در منوی تنظیمات (Setting)، دکمه Default را لمس کنید تا مانیتور به تنظیمات کارخانه بازگردد. |
| ارور USB پس از اتصال فلش مموری | سیستم از این مدل فلش یا هارد اکسترنال پشتیبانی نمیکند. | هارد اکسترنال متصل نکنید. فلش را جدا کرده، دکمه Power مانیتور را ۱۰ ثانیه نگه دارید تا ریست شود، سپس از فلش استاندارد ۳۲ گیگابایتی استفاده کنید. |
مشخصات فنی مانیتور دنا پلاس
سیستم صوتی چندرسانهای دنا پلاس دارای مشخصات الکترونیکی و دمایی استاندارد زیر است:
1. ولتاژ کاری استاندارد: ۱۰ ولت تا ۱۶ ولت DC (برق باتری خودرو).
2. مصرف برق در حالت سوئیچ بسته (ACC): کمتر از ۳۶ میلیوات (ولتاژ حدود ۱۲.۷ ولت و جریان ۳ میلیآمپر).
3. مصرف برق در حالت روشن: ۱۰.۸ وات (ولتاژ ۱۲.۷ ولت و جریان ۰.۹ آمپر).
4. مصرف برق حین استفاده از نویگیشن (مسیریاب): ۱.۲ آمپر.
5. حداکثر توان خروجی صدا: ۴ کانال خروجی با قدرت ۴۵ وات (45W x 4).
6. دمای مجاز محفظه مانیتور: ۳۰- تا ۸۰ درجه سانتیگراد.
7. دمای بهینه عملکرد دستگاه: ۲۰- تا ۷۰ درجه سانتیگراد.
8. سیستم استاندارد پخش ویدیو: NTSC / PAL.
9. سیگنال خروجی صوتی و ویدیویی: 1 Vp-p.
10. سیگنال ورودی ویدیویی: 1 Vp-p.
11. نوع سیگنال صوتی خروجی: آنالوگ.
توجه
مانیتور مجهز به سیستم سنسور محافظ حرارتی است؛ دستگاه تنها زمانی روشن میشود که دمای داخل کابین خودرو در محدوده دمای کارکرد مجاز (۲۰- تا ۷۰ درجه سانتیگراد) باشد. در صورتی که کابین در زمستانهای شدید یا تابستانهای داغ خارج از این دما باشد، مانیتور کار نمیکند تا آسیبی به برد الکترونیکی وارد نشود.
نقشه پایهها و پیناوتهای سوکت پشت مانیتور (ISO 36PIN)
اگر قصد دارید تجهیزاتی مثل دوربین دید عقب، آمپلیفایر، سابووفر یا نمایشگرهای پشتسری (هدست صندلی عقب) را به مانیتور وصل کنید، باید از نقشه پیناوت سوکت استاندارد ۳۶ پین پشت مانیتور دنا پلاس استفاده کنید.

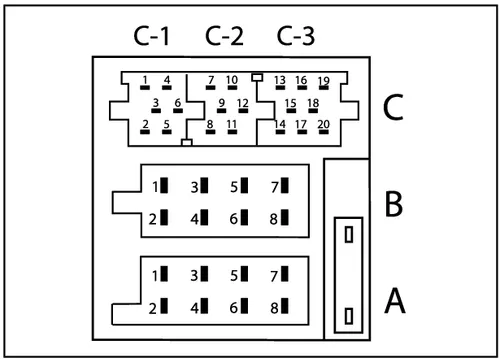

نقشه پایههای کانکتور مانیتور دنا پلاس
کانکتور بخش A (پایههای برق و فرمان)
- ○ A1: CAR SPEED (سنسور سرعت خودرو جهت تنظیم خودکار صدا)
- ○ A2: NC (بدون اتصال)
- ○ A3: CAR BACK (سیگنال دنده عقب جهت فعالسازی دوربین)
- ○ A4: +V BAT (برق مستقیم باتری)
- ○ A5: Remote Aerial (برق آنتن برقی یا اکتیو)
- ○ A6: ILL (برق لایت/چراغ کوچک جهت تاریک کردن صفحه در شب)
- ○ A7: ACC (برق پله اول سوئیچ)
- ○ A8: GND (اتصال بدنه / منفی)
کانکتور بخش B (سیمکشی بلندگوهای خودرو)
- ○ B1 (RR+): بلندگوی عقب راست (مثبت)
- ○ B2 (RR-): بلندگوی عقب راست (منفی)
- ○ B3 (RF+): بلندگوی جلو راست (مثبت)
- ○ B4 (RF-): بلندگوی جلو راست (منفی)
- ○ B5 (LF+): بلندگوی جلو چپ (مثبت)
- ○ B6 (LF-): بلندگوی جلو چپ (منفی)
- ○ B7 (LR+): بلندگوی عقب چپ (مثبت)
- ○ B8 (LR-): بلندگوی عقب چپ (منفی)
کانکتور بخش C (آپشنهای جانبی، دکمههای فرمان و دوربین)
- ○ C1: Line_L OUT (خروجی صدای چپ به آمپلیفایر)
- ○ C2: Line_R OUT (خروجی صدای راست به آمپلیفایر)
- ○ C3: Line A GND (منفی صدای آمپلیفایر)
- ○ C4: Video OUT (خروجی تصویر به نمایشگرهای عقب)
- ○ C5: V GND (منفی تصویر)
- ○ C6: Subwoofer OUT (خروجی سابووفر)
- ○ C7: CAN_H (سیم گذرگاه کنترل بالا در شبکه CAN)
- ○ C8: CAN_L (سیم گذرگاه کنترل پایین در شبکه CAN)
- ○ C9: Subwoofer GND (منفی سابووفر)
- ○ C10: Subwoofer Power (تغذیه سابووفر)
- ○ C11: SWC (اتصال کنترل فرمان - کلیدهای اینترفیس)
- ○ C12: SWC_GND (منفی کنترل فرمان)
- ○ C13: ILL_PWM (مدولاسیون نور صفحه)
- ○ C14: AUX_GND (منفی درگاه AUX)
- ○ C15: AUX_R (صدای کانال راست AUX)
- ○ C16: AUX_L (صدای کانال چپ AUX)
- ○ C17: AUX_DET (تشخیص اتصال فیش AUX)
- ○ C18: Back-Camera_GND (منفی دوربین دنده عقب)
- ○ C19: BACK-CAMERA (سیگنال ویدیویی دوربین دنده عقب)
- ○ C20: CAR-BRAKE (سنسور ترمز دستی جهت قفل پخش ویدئو حین حرکت)

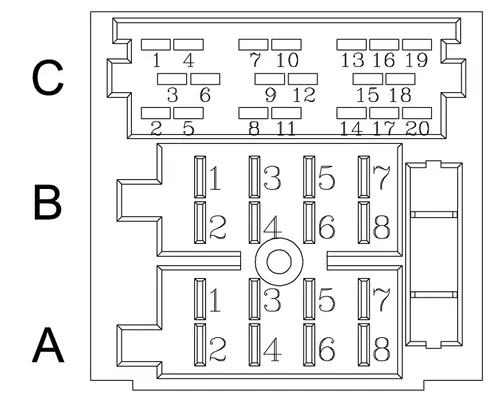

سوکتهای استاندار اتصال در پشت مانیتور دنا پلاس
