سوختن لامپهای جلو، مهشکن جلو یا مهشکن عقب دنا پلاس علاوه بر کاهش شدید ایمنی رانندگی در شب یا شرایط بارانی، جریمههای راهنمایی و رانندگی را نیز به همراه دارد. در این راهنمای کاربردی از سِویج، قصد داریم تا تمام مراحل تعویض لامپهای دنا پلاس را به زبان ساده، گامبهگام و مصور به شما آموزش دهیم تا خودتان بدون نیاز به ابزار خاص یا تخصص بالا، به راحتی بتوانید لامپهای سوخته را شناسایی و جایگزین کنید.

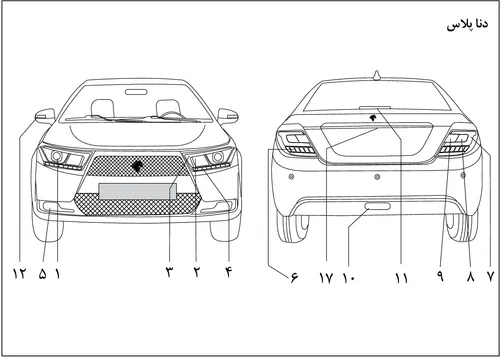

نمای جلو و عقب خودرو دنا پلاس و شمارهگذاری چراغها
۱. جدول راهنمای انواع لامپهای دنا پلاس (مشخصات، توان و ولتاژ)
برای خرید لامپ جدید برای دنا پلاس، حتماً باید نوع پایه (H)، توان و ولتاژ آن را دقیقاً بدانید تا به کاسه چراغ یا دسته سیم خودرو صدمهای وارد نشود. مشخصات کامل تمام لامپهای این خودرو در جدول زیر آمده است:
| نام عملکرد | نوع لامپ | توان و ولتاژ |
|---|---|---|
| ۱- چراغ جلو – نور پایین | H7 | 55W / 12V |
| ۲- چراغ جلو – نور بالا | H1 | 55W / 12V |
| ۳- چراغ موقعیت جلو | LED | یکپارچه |
| ۴- چراغ راهنمای جلو و چراغ حرکت در روز (DRL) | LED | یکپارچه |
| ۵- چراغ مه شکن جلو | H1 | 55W / 12V |
| ۶- چراغ ترمز | LED | یکپارچه |
| ۷- چراغ موقعیت عقب | LED | یکپارچه |
| ۸- چراغ راهنمای عقب | PY | 21W / 12V |
| ۹- چراغ دنده عقب | P | 21W / 12V |
| ۱۰- چراغ مه شکن عقب | P | 21W / 12V |
| ۱۱- چراغ سوم ترمز (طاقچهٔ عقب) | LED | یکپارچه |
| ۱۲- چراغ راهنمای روی آینه | LED | یکپارچه |
| ۱۳- چراغ صندوق عقب | فندقی معمولی | 5W / 12V |
| ۱۴- چراغ آینهٔ آرایش | فندقی معمولی | 5W / 12V |
| ۱۵- چراغهای مطالعه | LED | یکپارچه |
| ۱۶- چراغ لای درهای جانبی | LED | یکپارچه |
| ۱۷- چراغ پلاک | LED - W5W | 5W / 12V |
| ۱۸- چراغ جعبه داشبورد | فندقی معمولی | 5W / 12V |
نکات ایمنی بسیار مهم پیش از تعویض لامپها
پیش از شروع کار، حتماً این موارد را در نظر بگیر تا خودت یا قطعات برقی دنا پلاس صدمه نبینید:
هشدار
قبل از تعویض هر لامپ، ابتدا کلید چراغها و سوئیچ استارت خودرو را به طور کامل ببند تا از اتصال کوتاه، جرقه زدن یا صدمه به بخشهای مالتیپلکس خودرو جلوگیری شود. همچنین فیش یا رابط اصلی برق را جدا کن.
هشدار
حباب شیشهای لامپهای خودرو تحت خلاء پر شدهاند؛ بنابراین هنگام ضربه یا فشار ناگهانی ممکن است بشکنند و باعث جراحت دست شوند. همچنین مطمئن شو لامپها خنک شده باشند تا دچار سوختگی نشوی.
توجه
از لمس کردن بخش شیشهای لامپهای نو با دست برهنه یا چرب جداً خودداری کن. چربی روی پوست دست با روشن شدن لامپ حرارت را در یک نقطه متمرکز کرده و طول عمر لامپ را به شدت کم میکند. حتماً از دستمال تمیز یا دستکش استفاده کن.
۲. آموزش تعویض لامپ نور پایین دنا پلاس (پایه H7)
لامپ نور پایین دنا پلاس در کاسه چراغ اصلی جلو قرار دارد. برای تعویض آن مراحل زیر را انجام بده:

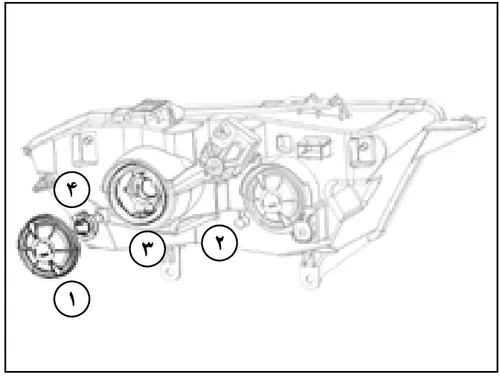

تعویض لامپ چراغ نور پایین دنا پلاس
1. درپوش دایرهای پشت کاسه چراغ مربوط به نور پایین را پادساعتگرد (خلاف عقربههای ساعت) بچرخان تا باز شود.
2. فیش برق متصل به پایه لامپ را به آرامی به سمت عقب بکش تا جدا شود.
3. گیره یا فنر فلزی نگهدارنده لامپ را با فشردن لبه آن به سمت پهلو، آزاد کن.
4. لامپ سوخته H7 را بیرون بیاور و لامپ نو را با توجه به جهت شیارها و خارهای روی پایه فلزی، با دستمال تمیز در جای خود بنشان.
5. گیره فنری نگهدارنده را دوباره در موقعیت خود چفت کن تا لامپ کاملاً محکم شود.
6. فیش اتصال برق را جا بزن.
7. درپوش پلاستیکی را روی خارها تراز کن و در جهت ساعتگرد بچرخان تا قفل و سفت شود.
۳. آموزش تعویض لامپ نور بالا دنا پلاس (پایه H1)
لامپ نور بالا به راننده دید وسیعی در تاریکی مطلق جاده میدهد. مراحل تعویض آن بدین صورت است:

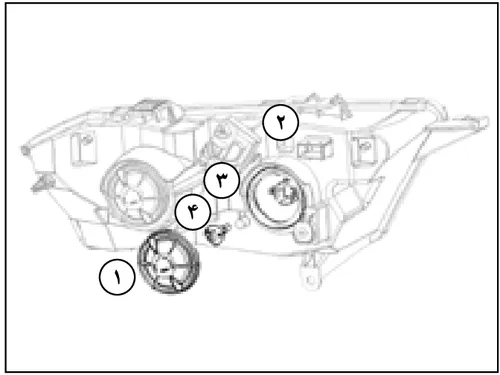

تعویض لامپ چراغ نور بالا دنا پلاس
1. درپوش پشت کاسه چراغ مخصوص نور بالا را پادساعتگرد بچرخان تا باز شود.
2. سوکت برق متصل به پایه لامپ را جدا کن.
3. با فشردن لبه گیره فنری فلزی به سمت جلو و سپس بالا، آن را آزاد کن.
4. لامپ قدیمی را بردار و لامپ نو H1 را با توجه به جهت شیارها و لبه پایه فلزی، بدون دست زدن به شیشه آن در جای خود قرار بده.
5. فنر فلزی را به سمت پایین و جلو بکش تا مجدداً روی لامپ چفت شود.
6. سوکت برق را متصل کن.
7. درپوش پلاستیکی کاسه چراغ را ساعتگرد بچرخان تا به طور کامل محکم شود.
۴. آموزش تعویض لامپ مهشکن جلو دنا پلاس (پایه H1)
لامپ مهشکن جلو در زیر سپر قرار گرفته است و برای تعویض آن بهتر است از زیر سپر یا کنار شلگیر اقدام کنی:

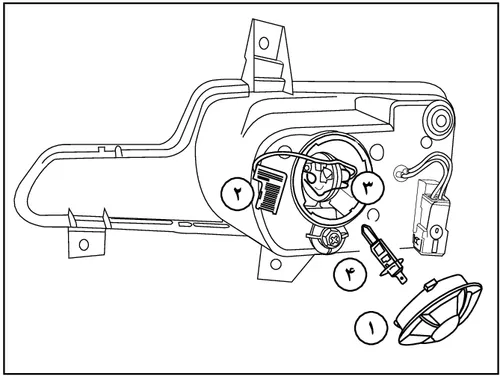

چراغ مه شکن جلو دنا پلاس
1. درپوش مهشکن جلو را پادساعتگرد بچرخان تا باز شود.
2. فیش اتصال سیمکشی برق مهشکن را جدا کن.
3. گیره فنری نگهدارنده مهشکن را از دو طرف فشار بده تا آزاد شود.
4. لامپ H1 مهشکن را با کمک یک دستمال تمیز بردار و آن را با لامپ جدید تعویض کن.
5. فنر نگهدارنده را به حالت اول برگردان تا لامپ در کاسه مهشکن لق نزند.
6. فیش برق را متصل کن.
7. درپوش پلاستیکی مهشکن را با تراز کردن خارها ساعتگرد بچرخان تا کاملاً قفل و سفت شود.
۵. آموزش تعویض لامپ مهشکن عقب دنا پلاس (پایه P21W)
مهشکن عقب برای رانندگی در مه یا هوای بارانی و برفی حیاتی است تا خودروهای عقبی فاصله را حفظ کنند:

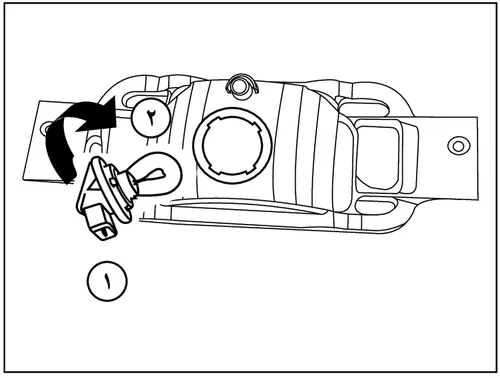

چراغ مه شکن عقب دنا پلاس
1. ابتدا از زیر سپر عقب، فیش و سوکت برق مهشکن عقب را جدا کن.
2. سرپیچ و درپوش لامپ مهشکن را پادساعتگرد بچرخان تا از پشت سپر آزاد شود و بیرون بیاید.
3. لامپ فندقی قدیمی را کمی به سمت داخل فشار بده و پادساعتگرد بچرخان تا از شیارهای سرپیچ آزاد شود؛ سپس لامپ نو P21W را با دستمال تمیز درون سوکت قرار بده و ساعتگرد بچرخان تا قفل شود.
4. درپوش را درون قاب مهشکن قرار بده و در جهت ساعتگرد بچرخان تا سفت شود.
5. سوکت اتصال برق مهشکن عقب را مجدداً متصل کن.
