جعبه فیوز داخل کابین دنا پلاس یکی از کلیدیترین بخشها برای عیبیابی و حل مشکلات برقی خودرو است. در این صفحه از سِویج، نقشه کامل، جدول آمپراژ و عملکرد تکتک فیوزها و رلههای داخل کابین دنا پلاس (انواع مدلهای اکوماکس، مالتیپلکس و اتوماتیک) را همراه با راهنمای گامبهگام تعویض آنها بررسی میکنیم تا بتوانید به راحتی مشکل قطعی فندک، سانروف، بالابر شیشهها و سایر بخشهای برقی خودروی خود را شناسایی و برطرف کنید.
چطور فیوزهای دنا پلاس را عیبیابی و تعویض کنیم؟
همه مدارات الکتریکی دنا پلاس به فیوز مجهز شدهاند تا از قطعات حساس الکترونیکی در برابر اضافه بار یا اتصال کوتاه محافظت کنند. اگر هرکدام از وسایل برقی خودرو کار نکرد، اولین قدم بررسی فیوز مرتبط با آن است.
برای تعویض فیوزهای داخل اتاق دنا پلاس، مراحل زیر را با دقت دنبال کن:
1. سوئیچ استارت را کاملاً ببند و تمام تجهیزات برقی خودرو را خاموش کن.
2. درپوش جعبه فیوز داخل اتاق (واقع در سمت چپ فرمان، زیر داشبورد) را به آرامی به سمت بیرون بکش و باز کن.
3. فیوز مرتبط با قطعه خراب را با استفاده از راهنما و نقشههای زیر شناسایی کن.
4. با استفاده از انبرک پلاستیکی مخصوص تعویض فیوز که درون جعبه فیوز قرار دارد، فیوز سوخته را خارج کن. در فیوز سوخته، سیم فلزی داخل حباب پلاستیکی قطع یا ذوب شده است.

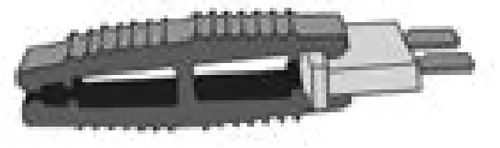

انبرک مخصوص خارج کردن فیوز دنا پلاس
1. فیوز نو را که دقیقاً مشخصات مشابهی دارد (همرنگ و همآمپر) در جای خود قرار بده و از جا افتادن کامل آن مطمئن شو.
2. درپوش جعبه فیوز را ببند.
هشدار
فیوز یک ابزار محافظتی است. سوختن مداوم و مکرر یک فیوز نشاندهنده وجود اتصالی یا ایراد جدی در مدار مرتبط است. در این شرایط به هیچ عنوان تعویض مداوم فیوز را تکرار نکن و سریعاً برای رفع مشکل به یک باتریسازی مجاز یا نمایندگی مراجعه کن.
هشدار
همیشه از فیوزهای استاندارد و دقیقاً همظرفیت (آمپراژ یکسان) استفاده کن. استفاده از فیوزهای قویتر یا شبیهسازی با سیم و فویل بسیار خطرناک است و میتواند صدمات جبرانناپذیری به سیمکشی خودرو و ECU وارد کرده و حتی باعث آتشسوزی شود.
هشدار
رلهها و دیودها قطعات حساسی هستند. برای تعویض یا دستکاری رلهها ترجیحاً خودت اقدام نکن و کار را به افراد متخصص واگذار کن.
توجه
اگر در مسیر جاده به فیوز یدکی دسترسی نداری، میتوانی موقتاً از یک فیوز با ظرفیت مشابه از مدارهای غیرضروری (مانند فندک یا رادیو) استفاده کنی تا خودت را به اولین فروشگاه لوازم یدکی برسانی.
۱. راهنمای جعبه فیوز و رله داشبورد (سیستم اکو ماکس - EcoMux)
این سیستم بر روی بسیاری از مدلهای دنا پلاس دندهای نصب شده است. جعبه فیوز در سمت چپ زیر داشبورد قرار دارد.

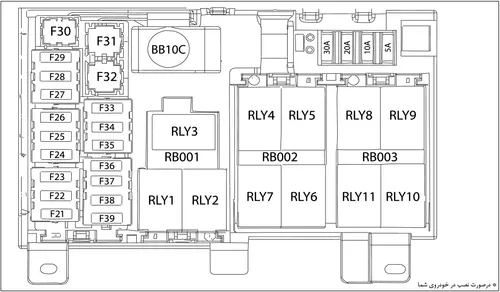

نقشه جانمایی جعبه فیوز و رله داشبورد اکو ماکس
جدول راهنمای رلههای کابین (سیستم اکو ماکس)
| شماره رله | عملکرد رله | شدت جریان - نوع |
|---|---|---|
| RLY1 | محرک برقی درصندوق عقب | 30A - 2 Contact |
| RLY2 | گرمکن شیشه عقب و آینهها | 30A - 1 Contact |
| RLY3 | محرک برقی فن بخاری | 35A - 1 Contact |
| RLY4 | شیشه بالابر عقب چپ | 30A - 2 Contact |
| RLY5 | شیشه بالابر عقب چپ | 30A - 2 Contact |
| RLY6 | شیشه بالابر عقب راست | 30A - 2 Contact |
| RLY7 | شیشه بالابر عقب راست | 30A - 2 Contact |
| RLY8 | محرک برقی بازکن در راننده | 30A - 2 Contact |
| RLY9 | رزرو | --- |
| RLY10 | رزرو | --- |
| RLY11 | رزرو | --- |
جدول راهنمای فیوزهای کابین (سیستم اکو ماکس)
| شماره فیوز | آمپراژ | مدار محافظتشده |
|---|---|---|
| F21 | RES | رزرو |
| F22 | RES | رزرو |
| F23 | RES | رزرو |
| F24 | RES | رزرو |
| F25 | 30A | تغذیه شیشه بالابر عقب |
| F26 | 10A | تغذیه دائم رادیو |
| F27 | 20A | تغذیه نود مرکزی |
| F28 | 20A | تغذیه نود مرکزی |
| F29 | 30A | تغذیه نود مرکزی و تحریک رلههای در صندوق و باز کن در جلو چپ |
| F30 | RES | رزرو |
| F31 | 30A | شیشه گرمکن عقب |
| F32 | 40A | تغذیهٔ فن بخاری |
| F33 | 30A | تغذیه صندلی برقی |
| F34 | 10A | تغذیه سوئیچ اصلی - وضعیت اول (تحریک رلههای فن بخاری و شیشه گرمکن عقب، نود در راننده، سانروف، جلو آمپر، نود جلو) |
| F35 | 20A | تغذیه سوئیچ اصلی - وضعیت اول (فندک) |
| F36 | 10A | تغذیه سوئیچ اصلی - وضعیت دوم (سیستم ضد قفل ترمز ABS، ایموبلایزر، جلو آمپر، کانکتور عیبیابی، سوئیچ ترمز) |
| F37 | 5A | تغذیه سوئیچ اصلی - وضعیت دوم (یونیت کیسه هوا / ایربگ) |
| F38 | 10A | تغذیه سوئیچ اصلی - وضعیت دوم (نود مرکزی، سیستم تهویه) |
| F39 | 10A | تغذیه سوئیچ اصلی - وضعیت دوم (یونیت موتور، سنسور فشار گاز کولر) |
۲. راهنمای جعبه فیوز محفظه موتور (سیستم اکو ماکس - EcoMux)
این جعبه فیوز در سمت چپ محفظه موتور (سمت راننده) قرار دارد.

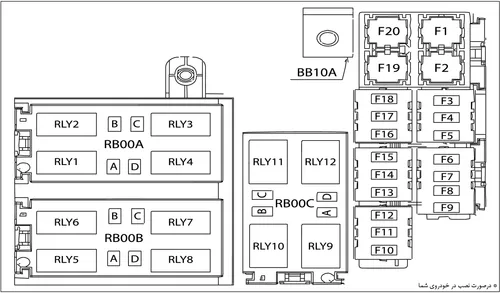

چیدمان فیوزها و رلههای جعبه فیوز محفظه موتور اکوماکس
جدول راهنمای رلههای موتور (سیستم اکو ماکس)
| شماره رله | عملکرد | شدت جریان - نوع |
|---|---|---|
| RLY1 | رله فن دور کند | 30A - 1 Contact |
| RLY2 | رله فن دور تند | 40A - 1 Contact |
| RLY3 | رله پمپ شیشهشوی | 30A - 1 Contact |
| RLY4 | رله فن | 30A - 2 Contact |
| RLY5 | رله برف پاککن | 30A - 2 Contact |
| RLY6 | رله برف پاککن | 30A - 2 Contact |
| RLY7 | رله مه شکن جلو | 30A - 1 Contact |
| RLY8 | رله بوق | 30A - 1 Contact |
| RLY9 | رله پمپ سوخت | 30A - 1 Contact |
| RLY10 | رله کنترل موتور | 30A - 1 Contact |
| RLY11 | رله سانروف | 30A - 2 Contact |
| RLY12 | رله چراغ حرکت در روز | 30A - 1 Contact |
جدول راهنمای فیوزهای موتور (سیستم اکو ماکس)
| شماره فیوز | آمپراژ | مدار محافظتشده |
|---|---|---|
| F1 | 30A | تغذیه استارت |
| F2 | 40A | تغذیه برق سوئیچ استارت |
| F3 | 10A | مه شکن جلو |
| F4 | 5A | تغذیه چراغ روز |
| F5 | 10A | تغذیه دائم سانروف و رله سانروف |
| F6 | 10A | تغذیه سنسورهای موتور |
| F7 | 20A | تغذیه انژکتور، کویل |
| F8 | 5A | تغذیه محرک رلههای فن |
| F9 | 10A | تغذیه یونیت موتور |
| F10 | 10A | تغذیه پمپ سوخت |
| F11 | 30A | تغذیه اصلی موتور |
| F12 | 10A | تغذیه جلو آمپر، کانکتور عیبیابی، سانروف، آژیر |
| F13 | 40A | تغذیه ترمز ضد قفل (ABS) |
| F14 | 20A | تغذیه بوق |
| F15 | 30A | تغذیه شیشه بالابر جلو |
| F16 | 30A | تغذیه برف پاککن و پمپ شیشهشوی |
| F17 | 15A | تغذیه نود جلو |
| F18 | 20A | تغذیه نود جلو |
| F19 | 40A | تغذیه فنها |
| F20 | 40A | تغذیه ترمز ضد قفل (ABS) |
۳. راهنمای جعبه فیوز و رله داشبورد (مدل مالتیپلکس - سیستم SMS)
این چیدمان معمولاً بر روی مدلهای دنا پلاس مالتیپلکس دستی و اتوماتیک سری اول دیده میشود.

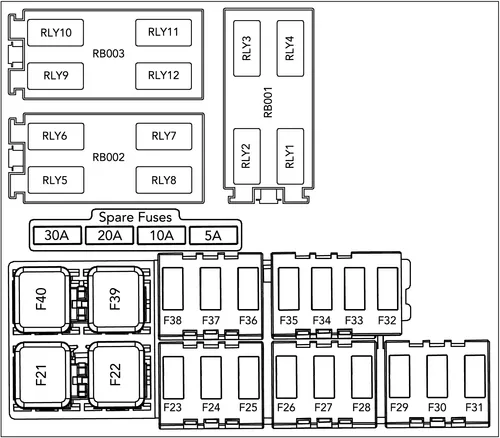

نقشه جعبه فیوز و رله داشبورد سیستم مالتیپلکس SMS
جدول رلههای کابین (سیستم SMS)
| شماره رله | عملکرد رله | شدت جریان - نوع |
|---|---|---|
| RLY1 | رله ECO MODE | 20A - 1 Contact |
| RLY2 | رله شیشه گرمکن | 40A - 1 Contact |
| RLY3 * | رزرو- رله صندلیهای برقی | 30A - 1 Contact |
| RLY4 | رله فن بخاری | 40A - 1 Contact |
| RLY5 | رله برف پاککن (کنترل) | 30A - 2 Contact |
| RLY6 | رله برف پاککن (سرعت) | 30A - 2 Contact |
| RLY7 * | رله باز شدن ترتیبی در راننده | 20A - 2 Contact |
| RLY8 | رله پمپ شیشهشوی | 20A - 1 Contact |
| RLY9 * | رله مرحله ۱ سوئیچ / رله شیفتر دنده اتوماتیک | 40A - 1 Contact / 20A - 1 Contact |
| RLY10 * | رله مرحله ۲ سوئیچ | 40A - 2 Contact |
| RLY11 * | رله شیفتر دنده اتوماتیک | 20A - 1 Contact |
| RLY12 | رزرو | --- |
جدول فیوزهای کابین (سیستم SMS)
| شماره فیوز | آمپراژ | مدار محافظتشده |
|---|---|---|
| F21 | 40A | تغذیه شیشه بالابرهای جلو |
| F22 | 40A | فن بخاری |
| F23 | 30A | تغذیه (۱) NBCM |
| F24 | 30A | تغذیه (۲) NBCM |
| F25 | 30A | تغذیه (۳) NBCM |
| F26 | 30A | تغذیه شیشه بالابرهای عقب |
| F27 | 10A | تغذیه دائم چراغ سقفی - تغذیه حالت ECO جلو آمپر - یونیت کنترل درها (DSM) - تغذیه لامپ داخل داشبورد - تغذیه لامپ سایهبان - تغذیه لامپ نقشهخوان |
| F28 | 10A | رادیو - دستگاه عیبیاب |
| F29 * | 30A | گرمکن شیشه عقب - گرمکن آینهها - صندلیهای برقی |
| F30 * | 10A | تغذیه سانروف - فشار باد لاستیکها |
| F31 | 20A | برف پاککن و شیشهشوی |
| F32 * | 10A | تغذیه دائم سانروف (مرحله ۱ و ۲ سوئیچ) - آینه الکتروکرومیک - رزرو |
| F33 | 20A | فندک |
| F34 * | 30A | صندلیهای برقی - گرمکن شیشه عقب - گرمکن آینهها |
| F35 | 10A | تغذیه NBCM (مرحله ۱ سوئیچ) - سیستم صوتی - آنتن اکتیو - یونیت کنترل درها (DSM) - تغذیه رله بخاری |
| F36 * | 10A/5A | فرمان برقی - گیربکس اتوماتیک - فشار باد لاستیکها - TCU |
| F37 * | 10A | ABS مرحله ۲ سوئیچ (یونیت NBCM - جلو آمپر - دستگاه عیبیاب - HVAC اتوماتیک - ایموبلایزر - لامپ خطر عقب) - سنسور زاویه فرمان |
| F38 | 5A | ایربگ |
| F39 * | 50A | تغذیه سوئیچ مرحله ۱ و ۲ |
| F40 | RES | رزرو |
\* در صورت نصب بر روی خودرو
۴. راهنمای جعبه فیوز محفظه موتور (سیستم مالتیپلکس - SMS)
این بخش سیستم برقی محفظه موتور و متعلقات فنی جلو خودرو را تحت پوشش قرار میدهد.

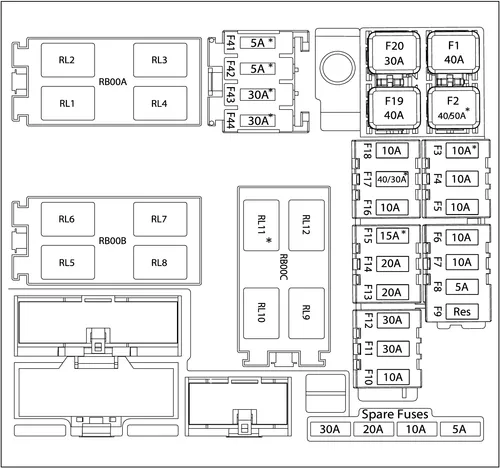

راهنمای چیدمان جعبه فیوز محفظه موتور سیستم SMS
جدول رلههای موتور (سیستم SMS)
| شماره رله | عملکرد رله | شدت جریان - نوع |
|---|---|---|
| RLY1 | رله فن دور کند | 40A - 1 Contact |
| RLY2 | رله فن دور تند | 40A - 1 Contact |
| RLY3 | رله کمپرسور کولر | 30A - 1 Contact |
| RLY4 | رله فن موتور | 30A - 2 Contact |
| RLY5 | رله استارت | 30A - 1 Contact |
| RLY6 | رله مهشکن جلو | 30A - 1 Contact |
| RLY7 | رله چراغ جلو نور بالا | 30A - 1 Contact |
| RLY8 | رله بوق | 30A - 1 Contact |
| RLY9 | رله پمپ بنزین | 30A - 1 Contact |
| RLY10 | رله یونیت موتور ۱ | 30A - 1 Contact |
| RLY11 * | رله یونیت موتور ۲ (برق کویل - رزرو) | 30A - 1 Contact |
| RLY12 * | رله استارت - رزرو (AT-LANDAI) | 30A - 1 Contact |
جدول فیوزهای موتور (سیستم SMS)
| شماره فیوز | آمپراژ | مدار محافظتشده |
|---|---|---|
| F1 | 40A | تغذیه دور کند فن جلو |
| F2 * | 40/50A | تغذیه ترمز ABS/ESC |
| F3 | 15A | تغذیه چراغ مهشکن جلو |
| F4 | 10A | تغذیه کمپرسور کولر |
| F5 * | 10A | تغذیه یونیت موتور و سنسور فشار گاز کولر و برق بوبین رله پمپ خلاء ترمز |
| F6 | 10A | تغذیه سنسور اکسیژن و سنسور اینرسی |
| F7 | 10A | تغذیه یونیت موتور (ECU) |
| F8 | 5A | تغذیه بوبین رله فن جلو |
| F9 | RES | رزرو |
| F10 | 10A | تغذیه رله پمپ بنزین |
| F11 | 30A | تغذیه رله موتور ۱ |
| F12 * | 15/30A | تغذیه رله اصلی ۲ (برق کویل و انژکتورها) یا تغذیه یونیت گیربکس اتوماتیک/رزرو |
| F13 | 30A | تغذیه ترمز ABS/ESC |
| F14 * | 10/30A | رزرو - تغذیه استارت خودرو Telematic * |
| F15 | 5A | تغذیه دائم یونیت موتور (ECU) |
| F16 | 20A | تغذیه چراغ نور بالا |
| F17 * | 40A | تغذیه بوبین استارت |
| F18 | 10A | تغذیه جلو آمپر/ایموبلایزر/دیاگ / تغذیه سوئیچ ترمز و سوئیچ کلاج با سیستم keyless |
| F19 | 40A | تغذیه دور تند فن جلو |
| F20 * | 40/30A | تغذیه سوئیچ استارت - تغذیه رله استارت یا سیستم Keyless |
| F21-F40 | در فیوز باکس داخل اتاق قرار دارد | |
| F41 * | 5A | تغذیه سیستم یونیت Keyless |
| F42 * | 5A | تغذیه سیستم یونیت Keyless |
| F43 * | 30A | تغذیه رله پمپ خلا بوستر ترمز/رزرو |
| F44 * | 30A | تغذیه استارت خودرو/ رزرو |
\* در صورت نصب بر روی خودرو
۵. راهنمای جعبه فیوز و رله داشبورد (دنا پلاس اتوماتیک و توربو جدید)
این کاملترین و جدیدترین نقشه مربوط به مدلهای اتوماتیک و توربو ۶ سرعته جدید دنا پلاس با سیستم برقی پیشرفته است.

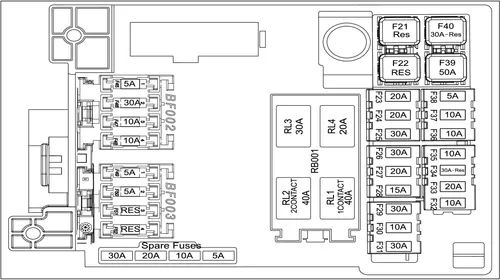

نقشه جانمایی فیوزها و رلههای جعبه فیوز داشبورد دنا پلاس جدید
جدول رلههای کابین (مدل جدید و اتوماتیک)
| شماره رله | عملکرد رله | شدت جریان - نوع |
|---|---|---|
| RLY1 | رله مرحله ۱ سوئیچ | 40A - 1 Contact |
| RLY2 | رله مرحله ۲ سوئیچ | 40A - 2 Contact |
| RLY3 | رزرو - رله صندلیهای برقی | 30A - 1 Contact |
| RLY4 | رزرو - رله شیفتر دنده | 20A - 1 Contact |
جدول فیوزهای کابین (مدل جدید و اتوماتیک)
| شماره فیوز | آمپراژ | مدار محافظتشده |
|---|---|---|
| F21 | RES | رزرو |
| F22 | RES | رزرو |
| F23 | 20A | تغذیه NBCM (چراغ ۲) |
| F24 | 20A | تغذیه NBCM (چراغ ۱) |
| F25 | 30A | تغذیه NBCM (قفل درها) |
| F26 | 30A | تغذیه شیشه بالابرهای عقب |
| F27 | 20A | تغذیه دائم چراغ سقفی - تغذیه حالت ECO جلو آمپر - تغذیه لامپ داخل داشبورد - تغذیه لامپ سایهبان - تغذیه لامپ نقشهخوان |
| F28 | 15A | چراغ مهشکن |
| F29 | 30A | تغذیه شیشه بالابرهای جلو |
| F30 * | 10A | پمپ خلأ ترمز - یونیت فشار باد - تغذیه دائم سانروف |
| F31 | 30A | گرمکن آینهها / گرمکن شیشه عقب |
| F32 * | 10A | تغذیه سانروف (سوئیچ مرحله ۱ و ۲) |
| F33 | 20A | فندک |
| F34 * | 30A-RES | صندلیهای برقی - رزرو |
| F35 | 10A | تغذیهٔ NBCM (مرحله ۱ سوئیچ) - سیستم صوتی-یونیت فشار باد - تغذیه رله فن بخاری |
| F36 * | 10A | دسته دنده اتوماتیک - TCU و یونیت فرمان برقی (مرحله ۲ و ۳) |
| F37 | 10A | سنسور باران - جلو آمپر- ABS مرحله ۲ سوئیچ (یونیت NBCM) سیستم تهویه هوا عیبیاب |
| F38 | 5A | ایربگ |
| F39 * | 50A | تغذیه مرحله ۱ و۲ سوئیچ |
| F40 * | 30A -RES | رزرو - صندلیهای برقی |
| F45 | 5A | سیستم تهویه هوا |
| F46 | 30A | گرم کن شیشه عقب |
| F47 | 10A | گرم کن آینهها |
| F48 | 10A | تغذیه اصلی سیستم صوتی |
| F49 | 5A | تغذیه سیستم KEYLESS |
| F50 | 5A | تغذیه مرحله ۱ یونیت کنترل درها (DSM) |
| F51 | RES | رزرو |
| F52 | RES | رزرو |
\* در صورت نصب بر روی خودرو
۶. راهنمای جعبه فیوز محفظه موتور (دنا پلاس اتوماتیک و توربو جدید)
نقشه این جعبه فیوز که هماهنگ با سیستم داشبورد فوق است، در زیر ارائه شده است.

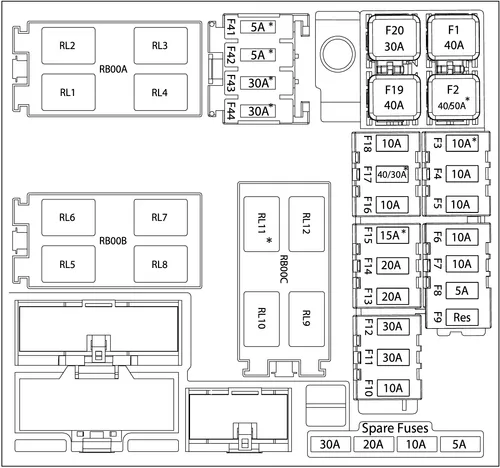

نقشه جعبه فیوز محفظه موتور مدلهای جدید
جدول رلههای موتور (مدل جدید و اتوماتیک)
| شماره رله | عملکرد رله | شدت جریان - نوع |
|---|---|---|
| RLY1 | رله فن دور کند | 40A - 1 Contact |
| RLY2 | رله فن دور تند | 40A - 1 Contact |
| RLY3 | رله فن بخاری | 40A - 1 Contact |
| RLY4 | رله فن موتور | 30A - 2 Contact |
| RLY5 | رله استارت | 30A - 1 Contact |
| RLY6 | رله کنترل برف پاککن | 30A - 2 Contact |
| RLY7 | رله سرعت برف پاککن | 30A - 2 Contact |
| RLY8 | رله بوق | 30A - 1 Contact |
| RLY9 | رله پمپ بنزین | 30A - 1 Contact |
| RLY10 | رله اصلی ۱ | 30A - 1 Contact |
| RLY11 * | رله اصلی ۲ (کویل و انژکتورها) / رزرو | 30A - 1 Contact |
| RLY12 * | رله استارت - رزرو (AT-LANDAI) | 30A - 2 Contact |
جدول فیوزهای موتور (مدل جدید و اتوماتیک)
| شماره فیوز | آمپراژ | مدار محافظتشده |
|---|---|---|
| F1 | 40A | تغذیه رله فن دور کند |
| F2 * | 40/50A | تغذیه ۱ - ESC/ABS |
| F3 * | 10A | تغذیه Telematic / رزرو |
| F4 | 10A | پمپ شیشهشوی - تغذیه یونیت BCM داخل اتاق |
| F5 | 10A | تغذیه ECU / سنسور فشار گاز کولر و سوئیچ اینرسی |
| F6 | 10A | تغذیه سنسور اکسیژن |
| F7 | 10A | تغذیه ECU |
| F8 | 5A | تغذیه بوبین رلههای فن |
| F9 | RES | رزرو |
| F10 | 10A | تغذیه پمپ بنزین |
| F11 | 30A | تغذیه رله اصلی ۱ |
| F12 * | 30A | تغذیه رله اصلی ۲ (تغذیه کویل و انژکتورها) |
| F13 | 20A | تغذیه رله برف پاککن |
| F14 | 20A | تغذیه رله بوق |
| F15 * | 15A | تغذیه یونیت TCU / رزرو |
| F16 | 10A | تغذیه دائم ECU |
| F17 * | 40/30A | تغذیه ۲ - ESC/ABS |
| F18 | 10A | تغذیه جلو آمپر/ ایموبلایزر/ دستگاه عیبیاب / تغذیه سوئیچ ترمز و کلاج با سیستم keyless |
| F19 | 40A | تغذیه رله فن دور تند |
| F20 * | 30A | تغذیه رله فن بخاری |
| F41 * | 5A | سیستم ۱ تغذیه Keyless / رزرو |
| F42 * | 5A | سیستم ۲ تغذیه Keyless / رزرو |
| F43 * | 30A | تغذیه رله پمپ خلاء ترمز / رزرو |
| F44 * | 30A | تغذیه استارت خودرو / رزرو |
\* در صورت نصب بر روی خودرو
